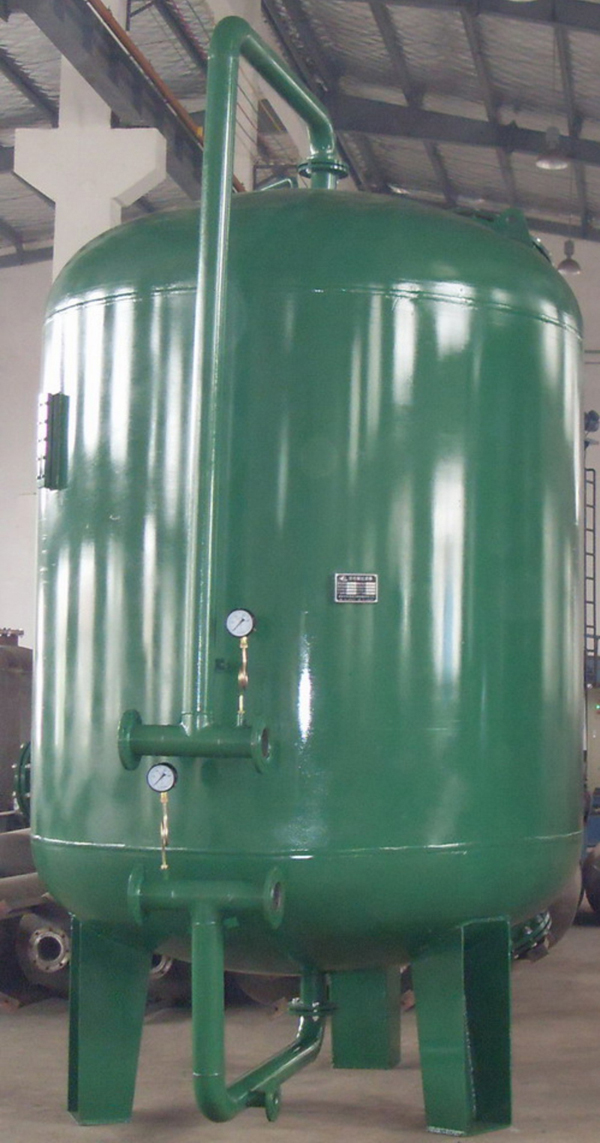

石英砂過濾器是將需過濾的水經泵升壓后(約0．6MPa)通過濾層達到過濾目的，所以又稱壓力式過濾器。按進水方式可分為單流式機械過濾器和雙流式機械過濾器。前者水流方向自上而下，后者卻是上下兩端進水，中部出水。按濾料裝填情況，又可分為單層濾料機械過濾器和雙層(多層)機械過濾器。
石英砂過濾可用于離子交換法軟化、除鹽系統的預處理，反滲透裝置的前置過濾；生活、工業污、廢水過濾處理及水質要求不高的工業給水粗過濾及游泳池水過濾等，濾料粒度規格視水質要求而定，用于軟化除鹽的預處理時，石英砂為0.5~1.0mm，無煙煤為1.2~1.6mm。
工作原理
石英砂過濾器筒體內以不同粒徑的濾料，從下至上按大小壓實排列。當水流自上往下流過濾層時，水中含有的懸浮物質流進上層濾料形成的微小孔隙，受到吸附和機械阻流作用，懸浮物被濾料表層所截留。同時，這些被截留的懸浮物之間又發生“重疊”和“架橋”作用，在濾層表面形成薄膜，繼續發生過濾作用。這即是所謂濾料表層的薄膜過濾效應。這種薄膜過濾效應不但表層存在，而當水流進入中間濾料層時也產生這種截留作用。與表層的薄膜過濾效應不同的是，這種中間截留作用稱之為滲透過濾作用。
此外，由于濾料彼此之間緊密排列，水中的懸浮物顆粒流經濾料顆粒形成的曲曲彎彎孔道時，有更多的機會和時間與濾料表面相互碰撞和接觸，于是水中的懸浮物紅濾料的顆粒表面絮凝相互粘附，發生接觸混凝作用。
過濾的工作原理是通過薄膜過濾—滲透過濾—接觸混凝等過程，使水質得到凈化處理。
技術參數
| 石黃沙層高 mm | 200 | 150 | 150 | 100 | 600 |
| 粒徑 mm | 10-20 | 5-10 | 2.5-5.0 | 1.0-2.5 | 0.5-1.0 |
| 備注 | 下封頭按實際高度填裝20-25鵝卵石 | ||||
| 順序 | 由底層依次填裝(按本表) | ||||
外形參數
| 型號 | 石英砂 | 設計 出力 t/h | 設備 凈重 kg | H | H1 | DH1 | DH2 | DH3 | DH4 | DH5 | DH6 | φ1 | φ2 | φ3 | φ4 | a | b | α | 運行 重量 kg |
|
| 層高 mm | 直徑 mm |
|||||||||||||||||||
| YTSY-500/2 | 1200 | 其次為2.5’5’10’20等主要規格為;0.5-1.0 | 2 | 520 | 2530 | 750 | 40 | 40 | 40 | 40 | 40 | 32 | 480 | 12 | 487 | 12 | 120 | 110 | 20 | 2050 |
| YTSY-800/5 | 1200 | 5 | 664 | 2950 | 850 | 50 | 50 | 50 | 50 | 50 | 40 | 750 | 13 | 750 | 13 | 130 | 100 | 20 | 3280 | |
| YTSY-1000/8 | 1200 | 8 | 880 | 3000 | 900 | 80 | 80 | 80 | 80 | 80 | 40 | 990 | 18 | 990 | 18 | 160 | 125 | 20 | 4960 | |
| YTSY-1500/18 | 1200 | 18 | 1506 | 3200 | 1025 | 80 | 80 | 80 | 80 | 80 | 50 | 1500 | 20 | 1500 | 20 | 180 | 140 | 20 | 10960 | |
| YTSY-2000/32 | 1200 | 32 | 2455 | 3700 | 1050 | 100 | 100 | 100 | 100 | 100 | 80 | 1800 | 22 | 1800 | 22 | 258 | 200 | 20 | 18780 | |
| YTSY-2200/38 | 1200 | 38 | 2700 | 3900 | 1050 | 100 | 100 | 100 | 100 | 100 | 80 | 2000 | 22 | 2000 | 22 | 258 | 200 | 20 | 20658 | |
| YTSY-2500/50 | 1200 | 50 | 4179 | 4100 | 1150 | 125 | 125 | 125 | 125 | 125 | 100 | 2000 | 24 | 2000 | 24 | 350 | 300 | 20 | 28860 | |
| YTSY-3000/70 | 1200 | 70 | 6355 | 4200 | 1200 | 150 | 150 | 150 | 150 | 150 | 100 | 2400 | 27 | 2400 | 27 | 400 | 300 | 20 | 42780 | |
| YTSY-3200/80 | 1200 | 80 | 7550 | 4700 | 1200 | 150 | 150 | 150 | 150 | 150 | 100 | 2400 | 30 | 2400 | 30 | 450 | 350 | 20 | 51680 | |
供貨說明
1、本設備所配閥門為閘閥，用戶如需要選用其它閥門須在訂貨時說明本公司可為其代購。
2、本設備需襯膠處理時，所配閥門為襯膠隔膜閥，用戶若需采用其它類型的閥門，應在訂貨時注明型號，本公司可為其代購。
3、設備內濾料由用戶自理，本公司也可為其代購。
4、用戶如需其它要求，本公司也可按其要求進行設計制造。
5、安裝使用前請詳細閱讀本公司安裝使用說明書。
